Unterputz Montage Set
-
Biegen Sie an allen vier Ecken vom Kunststoffgehäuse die kleinen Fixier-Stifte nach oben.
Drücken Sie dann den kleinen Kunststoff Fixierer der sich an der Metallplatte fixiert vorsichtig rein und lösen das Kunststoffgehäuse von der Metallplatte.
Das U::Lux Gehäuse könnte sich öffnen, kleben Sie die beiden Gehäuseteile falls nötig mit zB. Isolierband einmal rund herum zusammen. Dies könnte notwendig sein wenn dieses Gehäuse nicht 100% fest in das UP-Gehäuse drin sitzt.
Beachten Sie dabei die Garantiebestimmung des Herstellers.
-
Bringen Sie das U::Lux Rahmen am EDIZIOdue Rahmen an, es darf hier etwas Druck angewendet werden, der Rahmen muss perfekt eingebracht werden, so dass es gut hällt und der Rahmen gleichmässig absteht.
-
Achten Sie unbedingt darauf, dass die U::Lux Doppelrahmen unterschiedlich tief sind. Das Display benötigt in der Tiefe etwas mehr Platz wie das AddOn. Dazu sind die Fenster vom U::Lux Rahmen unterschiedlich tief. Setzen Sie beide Komponenten ein, wenn es dann insgesammt eben ist und das AddOn nicht vertieft im Rahmen sitzt, ist es wie vorgesehen.
-
Montieren Sie das Gehäuse/Rahmen in die Wand, achten Sie darauf, dass die Schrauben nicht zu stark angezogen werden, damit sich der U::Lux Rahmen nicht erhöht. Es muss beim ersten mal etwas Erfahrung gesammelt werden, wie, was und wie fest festgeschraubt werden muss. Benutzen Sie keine Schrauben mit grossen Köpfen und drehen Sie bei jeder vorgesehenen Stelle eine Schraube rein.
-
Achten Sie unbedingt darauf, dass alles sicher und fest montiert wird. Speziell wenn es sich um eine 3er Kombination mit Steckdose handelt. Bei einer Steckdosen wirken Kräfte beim ein- und ausstecken von Geräten die die Montage beeinträchtigen können. Es muss alles "bombenfest" sitzen und dazu gegebenenfalls mehr Schrauben wie vorgesehen verwendet werden.
Garantie auf die Festigkeit und dauerhafte Stabilität ist ausgeschlossen. Lassen Sie die Montage durch eine Fachperson erledigen.
u::Lux Desktop Gehäuse
-

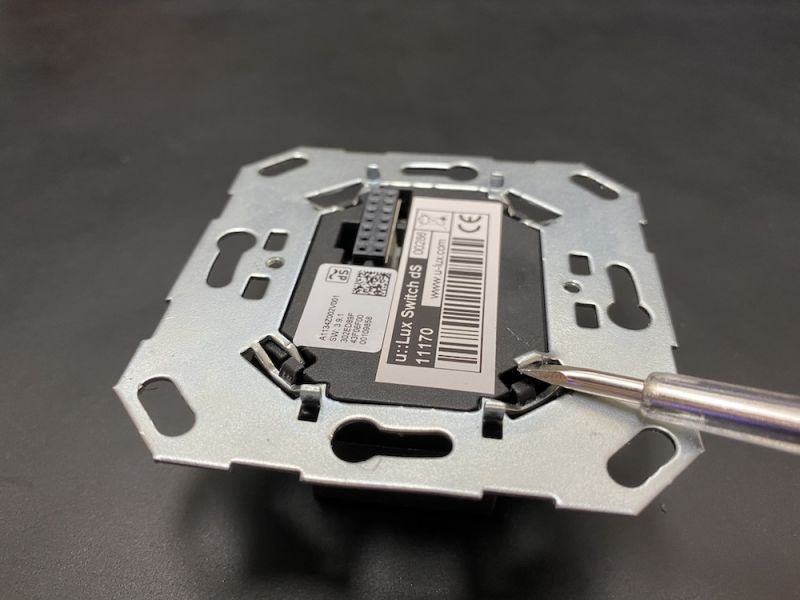

Entfernen Sie die Zinkplatte vom U::Lux Gehäuse. Biegen Sie die beiden kleinen Fixier-Stifte nach oben, danach kann das Gehäsue aus der Zinklplatte entfern werden. Dabei kann die Hersteller-Garantie verfallen.
-

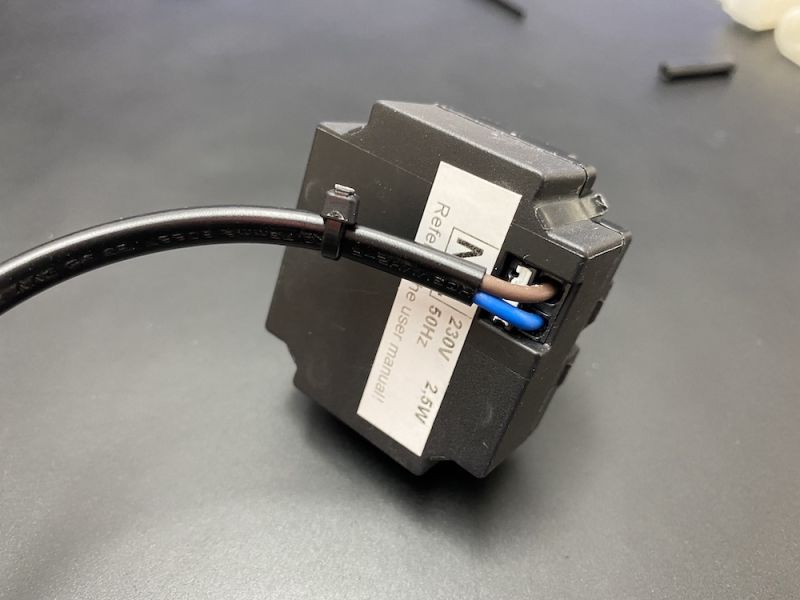

Sichern Sie das Kabel welches in das Gehäuse führt unbedingt mit einem kleinen Kabelbinder, damit das Kabel nicht aus dem Gehäuse gerissen werden kann.
-
Sollte das Display nicht fest genug im Gehäuse klemmen, benutzen Sie bitte etwas Klebeband. Beim verwenden von Leim kann es sein, dass man anschliessend das Display nicht mehr aus dem Gehäuse nehmen kann.
-
Nach Rücksprache mit u::Lux, ist es egal welche Farbe auf L oder N angeschlossen wird. der zweipolige Stecker kann auf beide Möglichkeiten an der Steckdose angeschlossen werden.
Die folgenden Kabel sind für die Montage geeignet:
Schwarz: https://www.brack.ch/value-netzkabel-1-8-m-c7-t26-6193
Weiss: https://www.brack.ch/niwotron-netzkabel-2-m-c7-t26-499883 -
Einfach den Gerätestecker abschneiden, sauber abisolieren (ev. etwas Lötsinn an die Drähte geben). am u::Lux fest einstecken und das Kabel mit dem Kabelbinder innerhalb des Gehäuses sichern.
